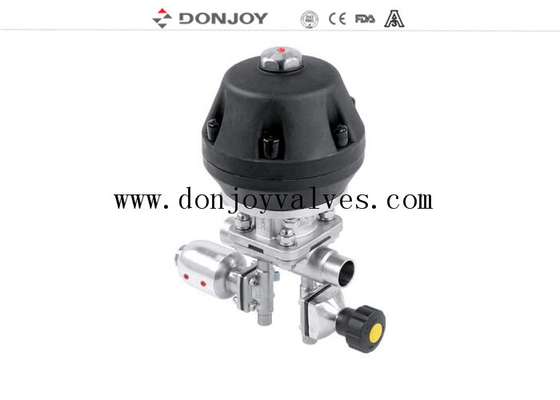

10 Bar Pneumatic ASME BPE Sanitary Diaphragm Valve/Multi-port diaphragm valve

DONJOY Lắp hợp FDA Multiport Pneumatic ASME BPE Valve

Thông số kỹ thuật


Mô tả
 Các cấu hình khác nhau của van mạc
1. van Didaphragm với Pisitioner / Process Controller ((IL-TOP)
2. van mạc với đơn vị điều khiển ((C-Top)
3. Máy điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Giao diện nhựa
6. tay cầm thép không gỉ
7. Thép không gỉ
8. Máy van mạc điện
9.
10Cơ thể: đúc / rèn


Nguyên tắc hoạt động

1Không có con đường đến môi trường bên ngoài, vì vậy nó phù hợp cho các quá trình aseptic

2Khi van được đóng một đệm áp lực mà hỗ trợ màng mạc di chuyển về phía mặt niêm phong trên cơ thể.Khi tấm áp suất di chuyển, niêm mạc uốn cong và bị ép xuống khu vực ghế ở trung tâm cơ thể do đó đóng đường dòng chảy qua cơ thể.

3- Mối quan hệ giữa cơ thể và tấm áp suất ngăn chặn quá nén âm hộ

4. van có thể là hoạt động bằng tay và hoạt động khí nén điều khiển đầu của van điện tử

Giấy chứng nhận van mạc

1Tất cả nhựa tổng hợp và phụ gia đều tuân thủ chứng nhận của FDA.

2Thành phần hóa học của vật liệu, tính chất vật lý và quy trình sản xuất được ghi lại.

3.3-a nhất quán xác thực

4.CE-PED/97/23/EC

5.EN 10204-3.1

Phân kính của van

1. EPDM+PTFE ((Đau)Bảng mạc có khả năng chống hóa học cao, ổn định cao, linh hoạt tốt, tuổi thọ dài, niêm phong cao, không có sự thoái hóa mã và không bị ảnh hưởng bởi biến động nhiệt độ hiệu suất tuyệt vời,liệu nó có phải là chu kỳ nhiệt, chu kỳ lạnh, hoặc hệ thống khử trùng hơi nước.

Thiết kế: 1-3", DN20-DN80

Nhiệt độ: -20 đến 120 độ

2. EPDM + PTFE (Separate) Nó có thể làm giảm dung nạp âm hộ và kéo dài tuổi thọ của âm hộ

Thiết kế: 1-4 ", DN20-DN100

Nhiệt độ: -20 đến 150 độ

3 Single con dấu (EPDM/SILICONE/FPM), cao su ngăn chắn được nhúng một lớp của lớp sợi hóa thạch tăng cường tính chất cơ học của nó, sau đó ngăn chắn trong áp suất và nhiệt độ có độ ổn định cao niêm phong,tăng cường làm cứng sợi trong cuộn thép không gỉVì vậy, nó phù hợp để sử dụng trong môi trường chân không.

Thiết kế: 1-4 ", DN20-DN100

Nhiệt độ: -10 đến 120 độ

4. Ghi đệm phân vùng loại mini (EPDM, SILICONE, FPM, EPDM + PTFE)

Thiết kế: 1/4 "-3/4", DN6-DN15

Nhiệt độ: -20 đến 150 độ

Xử lý bề mặt:

1.Đối với đánh bóng cơ khí: Ra bên trong < 0,5μm, bên ngoài: Từ 1-4 " Xả cát, dưới 1 " với đánh bóng gương

Sự kết hợp van

GMP VALVE: chủ yếu được sử dụng trong nước tinh khiết cao hoặc hệ thống phân phối khác của đường ống thẳng đứng, có thể làm giảm hiệu quả đường ống.một trong các van đặt trong một vị trí dọc xuất khẩu là một không sinh sản vi khuẩn hoặc quá trình nhiễm trùng chéo mẫu miệng khi van mở

SAP VALVE: chủ yếu được sử dụng trong một hệ thống đường ống ngang, van chủ được đặt ở vị trí ngang và duy trì một góc tự xả nhất định,sau đó lỗ thông qua ở điểm xả thấp nhất của đường thủy van chủ.

Hoạt động:

Tag: van Donjoy, van mạc, van BPE
