Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Bơm thùy trục trần | Kích thước: | TUL / TUR 20 - 125 |
|---|---|---|---|
| Hoạt động: | Điện | Cơ khí: | SIC / SIC / EPDM |
| Kết nối: | kẹp | Áp lực: | 1- 15 thanh |
| Trung bình: | Độ nhớt cao | Tính năng: | Có thể với bộ chuyển đổi tần số |
| Làm nổi bật: | TUR Model Bare Shaft Lobe Pump,Bơm nhâm vạch trần,Máy bơm hố trần loại thực phẩm |
||

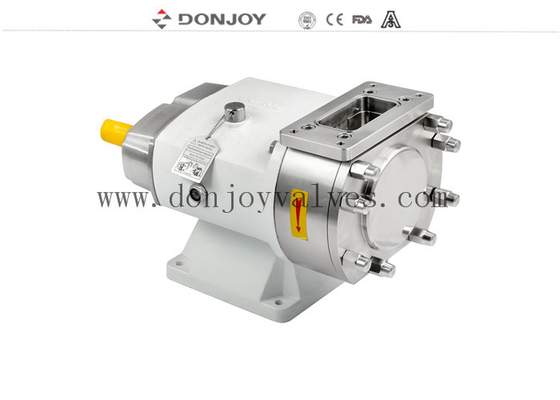

Bơm cánh thùy TUR model, cấp thực phẩm, trục trần, đầu vào mặt bích
Tính năng kỹ thuật
A. Truyền động vô cấp thủ công
B. Biến tần điều chỉnh hộp số động cơ
C. Truyền động đầu ra tốc độ cố định
Thông số kỹ thuật
| Tên sản phẩm: | Bơm cánh thùy TUR model, cấp thực phẩm, đầu vào mặt bích |
| Vật liệu: | SS304/SS316L/1.4301/1.4404 |
| Vật liệu phớt: | SIC/SIC/EPDM (Tiêu chuẩn, được FDA chấp thuận) |
| Lưu lượng tối đa: | 62m3/h / 395 GPM |
| Áp suất tối đa: | 12bar/ 174PSI |
| Vòng/phút tối đa: | 1450 vòng/phút |
| Loại rôto: | 2 cánh, 3 cánh, cánh bướm, cánh bướm đơn |
| Lắp đặt | Có thể được lắp đặt với bộ biến tần |
| Bộ biến tần | Tùy chọn |
| Phớt cơ khí: | SIC/SiC/EPDM(Tiêu chuẩn) |
| Điện áp: | 110V, 220V, 380V |
| Động cơ: | ABB,SEW, 50hz/ 60hz |
| Xử lý bề mặt: | Bên trong được đánh bóng và bên ngoài phun cát |
| Kết nối khả dụng: | Kẹp, Ren, Hàn đối đầu, Mặt bích |
| Tiêu chuẩn khả dụng: | DIN, SMS, 3A, RJT, ISO/IDF |
| Vận hành: | Điện |
| Chứng chỉ: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Mô tả
Tùy chọn
1. Phớt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Phớt đơn, Phớt cơ khí kép
3. Rôto: Rôto 2 cánh, rôto 3 cánh, rôto cánh bướm, rôto cánh bướm đơn
4. Gioăng: FPM(Viton), NBR, EPDM
5. Van giảm áp ở nắp trước hoặc bên ngoài bằng –pass
6. Van an toàn tích hợp
7. Áo khoác nhiệt mặt đầu
8. Áo khoác nhiệt hoàn chỉnh
9. Dòng TUR dọc hoặc Dòng TUL ngang
10. Các loại truyền động và cố định khác nhau
11. Lắp ráp trên tấm đế bằng thép không gỉ
12. Kết nối: Kẹp (DIN32676,3A,ISO), Ren (DIN,SMS,RJT,IDF), Hàn đối đầu, Mặt bích
13. Loại động cơ B5, tần số 50HZ, 60HZ
14. Điện áp (v) 220-240, 360-400, 420-460, 630-690
Bơm cánh thùy cấp thực phẩm DONJOY Pump là bơm dịch chuyển tích cực, kết cấu chắc chắn, bảo trì thấp, hiệu quả về chi phí. Thiết kế vệ sinh tuân thủ các tiêu chuẩn ASME BPE, EHEDG, US 3-A, FDA, là loại bơm phổ biến nhất được sử dụng để vận chuyển chất lỏng có độ nhớt cao, chất rắn và hạt, Nó cung cấp một loạt các loại bơm toàn diện dành cho các ứng dụng vệ sinh trong ngành chế biến thực phẩm, sữa, đồ uống, chăm sóc gia đình và cá nhân và dược phẩm…
Mô tả Bơm cánh thùy TU-L/R Vệ sinh
Bơm cánh thùy quay Donjoy mang lại hiệu suất đáng tin cậy, hoạt động không gặp sự cố và hiệu quả năng lượng vượt trội cho các ứng dụng đòi hỏi khắt khe. Bơm cánh thùy Donjoy có nhiều cấu hình, dòng TU là cấu hình tiêu chuẩn, dòng STU là toàn bộ bằng thép không gỉ. Đây là một lựa chọn tuyệt vời cho các nhiệm vụ yêu cầu bơm chống nhiễm bẩn để đáp ứng các tiêu chuẩn cao về vệ sinh, hoạt động cắt thấp và xung thấp. Bơm được phê duyệt 3-A này xử lý cả Vệ sinh tại chỗ và Khử trùng tại chỗ và có thể được cung cấp với tài liệu đầy đủ để hỗ trợ các yêu cầu xác nhận nghiêm ngặt.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía hút tăng lên khi một thùy cách xa thùy khác, do đó tạo ra chân không một phần, hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy lần lượt được lấp đầy và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa các thùy và giữa các thùy và các bức tường của thân bơm đảm bảo rằng các không gian được lấp đầy đúng cách.
3. Vỏ bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của các thùy và bị ép vào các bức tường của các không gian. Góp phần vào hoạt động của bơm.
KẾT NỐI ĐẦU VÀO & ĐẦU RA CỦA BƠM
Mẫu bơm và trọng lượng
| PMẫu bơm | Mô-men xoắn trục vào (NM) | Tải hướng tâm tối đa (N) | Kích thước kết nối đường kính trong [mm] |
Kích thước hạt mềm lý thuyết tối đa được khuyến nghị [mm] |
Trọng lượng bơm trần [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Đường cong bơm cánh thùy
